在SMT（表面貼裝技術）產線，多規格、小批量、快換型的生產模式已成主流。一塊PCB板上，從手機主板到汽車電子控制單元，尺寸千差萬別，鐳雕的DataMatrix碼位置飄忽不定。傳統讀碼器的視野如同一個狹窄的“取景框”，每當產品切換，就必須停機、重新調節焦距和安裝位置，頻繁中斷導致寶貴的OEE（整體設備效率）白白流失。

      如何實現“來什么板、讀什么碼”，全程無需人工干預？東集X5Pro工業讀碼器憑借其超大視野與500萬像素超清內核，正在重新定義SMT產線的“全寬覆蓋”讀碼標準。

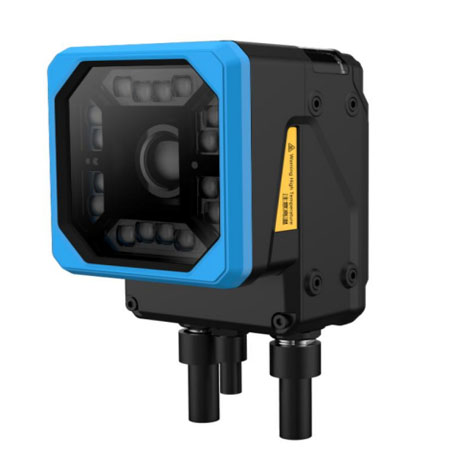

東集X5Pro 500萬像素大視野視覺工業讀碼器

一、痛點：視野不夠?qū)挘瑩Q型就斷檔

      在一條同時生產多種PCB板的柔性線，工程師最大的困擾莫過于讀碼器的適應性不足：

      頻繁調節：大板需要抬高讀碼頭拉遠視野，小板又需要降低高度保證解析精度，換線需要大量時間調試。

      定位依賴：傳統設備要求條碼必須出現在視野中央，對載具停靠精度要求苛刻，稍有偏差即報錯。

      效率損耗：據統計，因讀碼器視野限制導致的換線等待或補掃，每天可能造成數十分鐘的隱性停機。

二、解藥：超大視野+500萬像素，實現“全板覆蓋”

      X5Pro的設計哲學是“由窄變寬”。它不再要求碼必須對準某個點，而是通過硬件物理覆蓋與軟件智能解析的結合，實現對整個PCB板的全局掌控。

      廣視野型：一張圖“吞下”整塊板

      針對混流生產，X5ProW（廣視野型）是一款利器。其檢測距離可在25mm至2000mm范圍內靈活調節。在實際部署中，只需將其安裝在傳送帶上方合適高度，其成像視野即可完全覆蓋最大規格的PCB板。這意味著無論來料是大尺寸服務器主板，還是小片智能手機板，只要在視野范圍內，X5Pro均能一次性完成定位與讀取，徹底告別機械臂帶動讀碼器“逐個找碼”的低效模式。

      500萬像素超清：遠處的微小碼也纖毫畢現

      視野變大后，微小碼的解析力是最大考驗。X5Pro搭載了500萬像素（2448x2048）全局快門傳感器，并提供最高可達1D 0.5mil / 2D 1.5mil的超高分辨率解析能力。這使得在遠距離、大視野下捕捉僅為2mm左右的微型DPM碼（激光鐳雕碼）時，依然能保證碼點邊緣銳利，為AI解碼算法提供極佳的圖像源。

三、內核：為SMT復雜工況打造的硬核技術

       除了“看得寬、看得清”，X5Pro的底層技術也針對SMT車間的特殊環境進行了優化：

      高功率照明，無視材質反光與底紋：SMT板常常帶有銅箔反光或復雜的絲印底紋。X5Pro提供高功率照明（32*LED）版本，配合AI智能算法，能有效抑制高反光、增強低對比度，確保深色板上的黑色鐳雕碼也能被精準識別。

      全局快門抗抖動：產線傳送帶啟停或移動中讀碼是常態。X5Pro采用全局快門，能瞬間捕捉整幅圖像，有效消除“果凍效應”，確保運動中的PCB板成像不變形，讀碼成功率不下降。

      Profinet等協議無縫對接：支持Profinet、Ethernet/IP、ModBusTcp等主流工業協議，讀碼結果可直接寫入PLC或上報MES，無需中間轉換，數據實時性更高。

四、應用價值：柔性生產的讀碼基石

      部署東集X5Pro工業讀碼器，為SMT產線帶來的變化是立竿見影的：

      換線零停機：切換產品規格時，無需調整讀碼器位置或焦距，系統自動適配不同尺寸PCB，讀碼環節不再成為生產瓶頸。

      降低定位精度要求：載具停靠位置略有偏差，只要碼在視野內，即可被識別，降低了對自動化機構精度的苛刻要求。

      提升數據完整性：整板全寬覆蓋，杜絕了因板邊彎曲或進板不到位導致的漏讀，為每一塊PCB建立完整的追溯檔案。

      總結而言，在SMT產線追求非一般柔性與效率的今天，讀碼器不應再是限制產能的短板。東集X5Pro工業讀碼器通過超大視野、500萬像素超清解析和強固的工業級設計，成功破解了多規格混流生產中的讀碼困局。它讓“一機調半天”成為過去式，帶來了“全寬覆蓋、來啥讀啥”的流暢體驗，是電子制造企業邁向數字化、智能化工廠的關鍵支撐。
